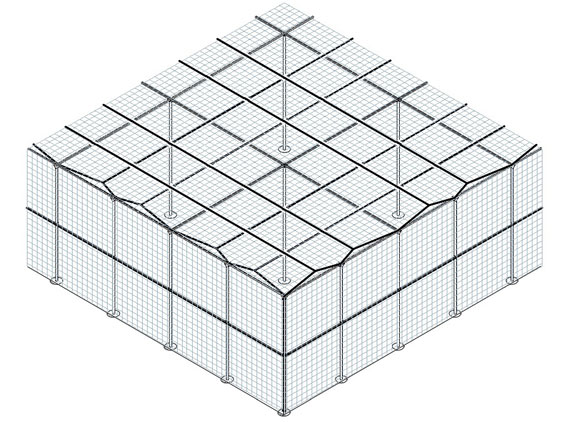

• Aperçu général de la structure

    umbraculo plano estructura

    • Poteaux latéraux et centraux galvanisés avec bouchon supérieur et baguettes d’amarrage
    • Modulable tous les 3 ou 4 mètres
    • Hauteur maximum 4 mètres

  • Qualité de l’acier

    Les éléments de structure sont en acier galvanisé (à chaud, ou procédé de Sendzimir) pour empêcher la corrosion.

    La galvanisation à chaud consiste en l’immersion dans un bain de zinc à température spécifique et constante durant tout le processus avec décapage préalable, de manière à obtenir une véritable fusion entre l’acier et le zinc.

    Dans le procédé Sendzimir, la galvanisation de la tôle laminée est réalisée à froid avec un décapage préalable, de façon à obtenir une véritable fusion entre l’acier et le zinc.

  • Poteaux et chapiteaux

    umbraculo plano pilares 2

    Les poteaux en acier galvanisé sont placés tous les 3 ou 4 mètres, en fonction du choix du client. En option, les poteaux le long du périmètre peuvent être placés tous les 1,5 à 2 mètres pour la fermeture de la structure.

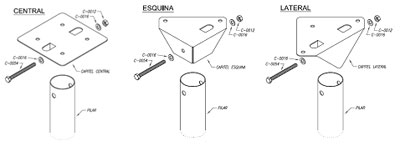

    Chaque poteau est doté d’un chapiteau vissé qui empêche la pénétration de l’humidité et diminue les risques de corrosion ainsi que les déchirures du filet par frottement contre le profil.

    umbraculo plano pilares 1

  • Fondations

    umbraculo plano cimentacion

    Les poteaux avec baguettes d’amarrage sont cimentés directement dans le sol.

    Les bases sont placées dans un cylindre de béton de 50 cm de profondeur et 30 cm de diamètre.

  • Renforts

    umbraculo plano refuerzos

    Les coins sont complétés avec 2 renforts de tube rond.

    Les longueurs de profil M qui clippent le filet remplissent aussi la fonction de profils structuraux.

    Ensemble, ils garantissent la stabilité de la structure.

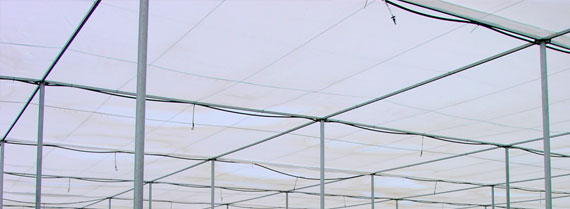

  • Fixation de la couverture

    umbraculo plano sujecion

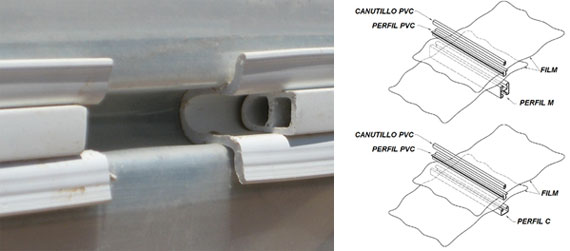

    Le système de fixation de la couverture se compose de trois parties : un profil métallique C ou M dans lequel sont fixés deux profils emboîtables en PVC de longue durée (traités anti UVA). Ces trois éléments combinés permettent une parfaite tension du filet et empêche que le film ne sorte du profil.

    La disposition de ces profils remplit les fonctions structurelles de l'ombrière :

    • 1 ligne de profil M longitudinal tous les 3 ou 4 mètres au faîtage dans le sens des filets
    • 1 ligne de profil C transversal chaque 3 ou 4 mètres
    • 1 ligne de profil M sur le périmètre, pour accrocher le filet du toit et des côtés
    • 1 fil de fer est posé tous les mètres pour éviter que le filet ne pende et contre les effets du vent
    • 1 ligne de fil de fer de 3 mm tout autour de la serre
    • Dans le cas d‘une couverture sur tout le périmètre, des lignes de profil M supplémentaires seront posées en fonction de la hauteur de la serre

    umbraculo plano sujecion 2

  • Portes

    umbraculo plano puertas

    La conception modulaire de l'ombrière permet d’y installer des portes de différentes tailles, qu’elles soient coulissantes, sur rail supérieur ou abattables, des portes pour piétons, etc.
