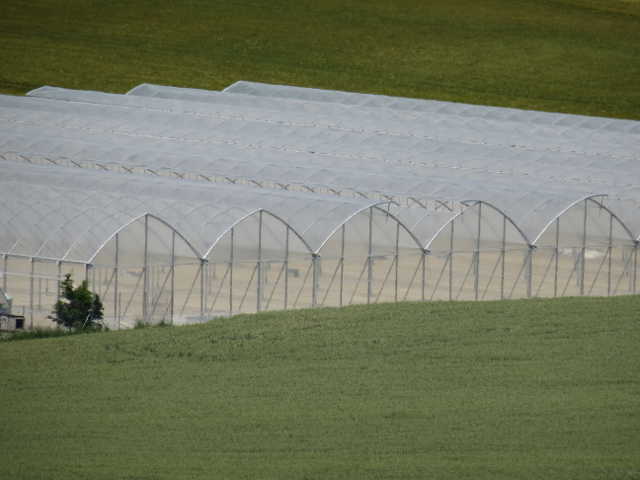

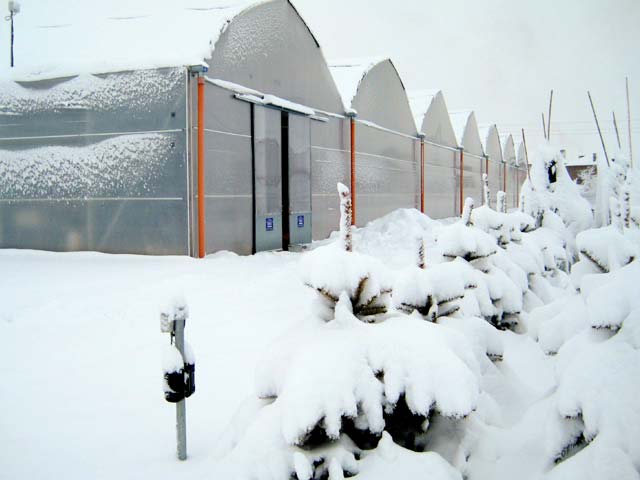

invernadero multicapilla goticoSe trata de una variante del Invernadero Multicapilla Románico.

Especialmente concebido para climas fríos, su arco gótico en forma ojival proporciona un 30% más de altura cenital respecto al románico.

Con una pendiente de arranque en la parte superior de 15º minimiza la superficie de goteo en el interior del invernadero. Este diseño permite un mayor volumen de aire en la zona superior del invernadero incrementando el volumen de aire disponible por m2 de superficie de invernadero, esto produce mayores tasas de renovación del volumen de aire y con ello:

  • Mayor disponibilidad de CO2 para la planta.
  • Cambios de temperatura más suaves.
  • Contribuye a un mejor control de las condiciones medioambientales en la zona de cultivo.

Otras de las características principales del Invernadero Multicapilla Gótico son:

  • Adaptación de la anchura de cada nave al marco de plantación de su cultivo.
  • Gran altura de trabajo interior, lo que permite la incorporación de pantalla térmica o de sombreo y riego por aspersión al mismo tiempo.
  • Inmejorable ventilación ya que puede contar con ventilaciones cenitales y perimetrales automatizadas
  • Buena estanqueidad.
  • Automatización
  • Robustez posibilidad de reforzar la estructura en zonas de grandes nevadas.
  • Permite la instalación de diversos materiales de cubierta a elección del cliente: flexibles, rígidos o una combinación de ambos (ver apartado Cubiertas).
  • En grandes superficies posibilidad de sectorizar el invernadero.
  • Posibilidad de añadir elementos como pantallas, aireadores, fog, aspersión, removedores

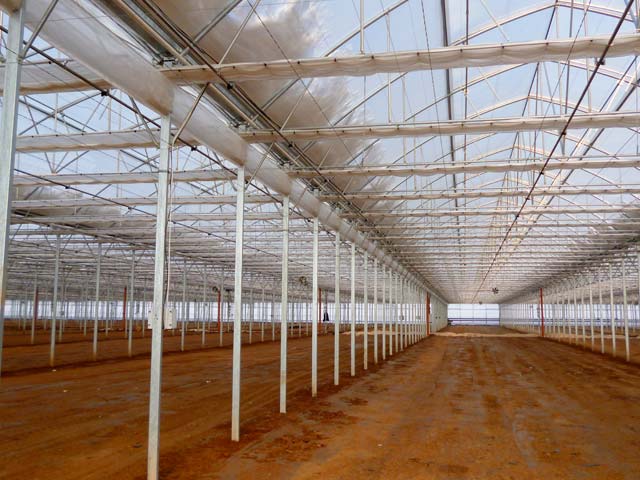

  • Vista General de la Estructura

    invernadero multicapilla gotico estructura

    • Anchura de la capilla adaptable al marco de plantación hasta un máximo de 9,6 m
    • Altura a la canal variable según requiera el cultivo
    • Modulable a 4 ó 5 m
    • Posibilidad de reforzar con pilares y/o tirantes a 2 ó 2,5 m según requiera
    • Refuerzos frontales y riostras k en ambos extremos de todas las naves
    • Refuerzo V longitudinal de tubo redondo
    • Refuerzo pie-arco especial en arco gótico, tubo redondo amarra el arco al pilar
  • Calidad del Acero

    Los diferentes elementos estructurales están fabricados en acero galvanizado (en caliente o sendzimir) evitando cualquier proceso de corrosión.

    El Galvanizado en Caliente consiste en la inmersión en un baño de zinc a una temperatura específica y constante durante todo el proceso, con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.

    En el Galvanizado Sendzimir, el galvanizado de la chapa laminada se realiza en frío preparada para el galvanizado con un decapado previo, con lo que se consigue una auténtica fusión entre el acero y el zinc.

    Este proceso garantiza un recubrimiento de zinc según la norma UNE 36130 y la Euro norma 142-79. Según estas especificaciones el material utilizado es Z-275, con 275 gr./m2. Con esto se evita cualquier proceso de corrosión.

  • Cimentación - Opción Pilares Cimentados

    invernadero multicapilla romanico cimentacionLas bases de los pilares se alojarán en un cilindro de hormigón de 40 cm de diámetro.

    En el supuesto de emplazar el invernadero en terreno arenosos, pantanosos, de relleno, etc. Será necesario un estudio previo del terreno para determinar el tipo de cimentación.

    El terreno se nivelará con una pendiente longitudinal del 0.2-0.5% para facilitar la evacuación de los lixiviados en su caso. La pendiente transversal será 0.

  • Sistemas de Sujeción de la Cubierta - Estanqueidad

    CUBIERTAS DE FILM PLÁSTICO

    invernadero multicapilla romanico estanqueidad cubiertas film

    El sistema de fijación de la cubierta se compone de tres partes: un perfil acerado “c” o “m”, en el que se fijan dos perfiles machihembrados de P.V.C. de larga duración (con tratamiento anti-UVA); de la combinación de estos tres elementos se obtiene una perfecta sujeción del plástico, impidiendo que el film se salga. Así con tan sólo separar los elementos se puede re-tensar el film sin que se produzcan desgarros ni agujeros.

    La fijación es completamente independiente de la estructura, permitiendo así una mayor estanqueidad al agua y al aire además de aislar el plástico del acero y su temperatura.

    CUBIERTAS DE POLICARBONATO

    Está compuesto por un perfil de acero sobre el que se fija el policarbonato mediante unos tornillos provistos de una arandela con neopreno para evitar dañarlo, conseguir una mayor estanqueidad y minimizar las vibraciones producidas por el viento.

    invernadero multicapilla romanico estanqueidad cubiertas policarbonato.jpg

    CUBIERTAS DE CHAPA

    invernadero multicapilla romanico estanqueidad cubiertas chapaEl invernadero está preparado para la perfecta sujeción de la chapa por un sistema formado por perfiles C atornillados con tornillería específica dotada de arandelas de neopreno que consiguen una perfecta estanqueidad y una vez colocados impiden que se mueva la chapa.

  • Canalón y Escuadra

    El canalón ha sido diseñado tanto para evacuar el máximo de agua (desarrollo 410 mm), así como para dotar a la estructura de la máxima resistencia; con una ligera inclinación en su parte inferior evita que concentración de condensación y restos de la lluvia queden estancados en su base (canaleta anticondensación opcional en todos los modelos).

    invernadero multicapilla romanico canalon

    Las escuadras o capiteles son partes fundamentales, su correcto diseño refuerza la estructura al tiempo que permite una perfecta unión entre pilares, tirantes y arcos.

  • Tirantes Con Refuerzo en V y Pendolones

    invernadero multicapilla gótico tirantesEl tirante es uno de los elementos más importantes para el correcto arriostramiento del invernadero, sirviendo además de soporte de cultivo. Para evitar el desplazamiento del plano recto del tirante se dota a la estructura de un refuerzo V longitudinal y un número variable de pendolones verticales (cantidad determinada por la anchura de la capilla).

    El arco gótico es además reforzado mediante el denominado pie-arco, se trata de un refuerzo adicional a los pendolones que trabaja amarrando el arco al pilar, evitando que este se deforme al soportar grandes cargas.

  • Puertas

    El invernadero puede estar previsto de puertas laterales y frontales:

    • Puertas Laterales: de una hoja corredera de 2-2,5 m
    • Puertas Frontales: formadas por 2 hojas correderas de 1,5 m cada una

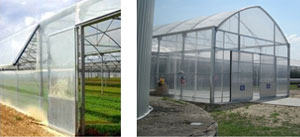

    invernadero multicapilla gótico puertas

  • Ventilación

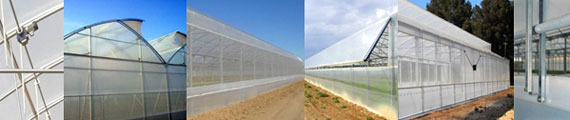

    invernadero multicapilla gótico ventilacion

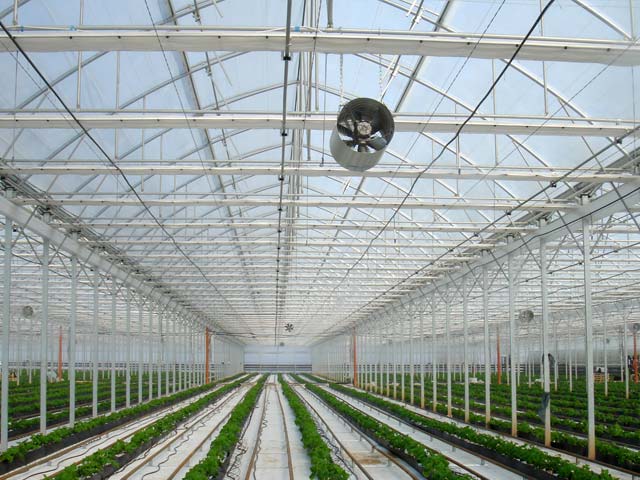

    La ventilación del Invernadero es uno de los factores clave para el control del clima en el mismo, su disposición (por encima de la cota más alta del invernadero), permite la salida por convención del aire caliente existente en el interior. Del correcto diseño del sistema de ventilación dependerá en gran medida el éxito de la explotación, por ello el equipo de I+D de IMA ha diseñado un sistema de aireación que logra reunir las siguientes características:

    • Máxima apertura en la cumbrera de invernadero
    • Mayor eficacia de aireación por disposición cenital
    • Absoluta estanqueidad, gracias a su exclusivo diseño
    • Brazo de Ventana Integral, facilitando el montaje “in situ”
    • Excelente comportamiento frente a la acción del viento

    Como elemento complementario al sistema de ventilación cenital, nuestros invernaderos pueden equiparse con ventilación enrollables o abatibles, tanto en laterales como en frontales. Estas están destinadas a renovar el aire en la parte baja del invernadero, su apertura provoca corrientes de aire ventilado de hasta 40-50 m hacia el interior del invernadero. Su uso está especialmente recomendado para cultivos de poca altura.

    De la correcta combinación de ambas, surgirá la mejor climatización de la instalación, condición fundamental para el óptimo desarrollo de sus cultivos.

  • Cámara Hinchable

    invernadero multicapilla gótico camara hinchableLa colocación de una doble capa de film plástico permite crear una cámara de aire de aislamiento térmico, la cual amortigua el enfriamiento nocturno.

    La manera más sofisticada y más eficaz de instalar una pared doble, consiste en inflar con aire la cámara formada por las dos películas. La cámara de aire es una barrera efectiva al flujo de calor, siendo la distancia óptima de separación entre las dos láminas de 2 a 10 cm; cuanto menor es la distancia entre ambas mayor es la efectividad del sistema.

    El film empleado en la pared interior puede ser de espesor inferior al empleado en la exterior.

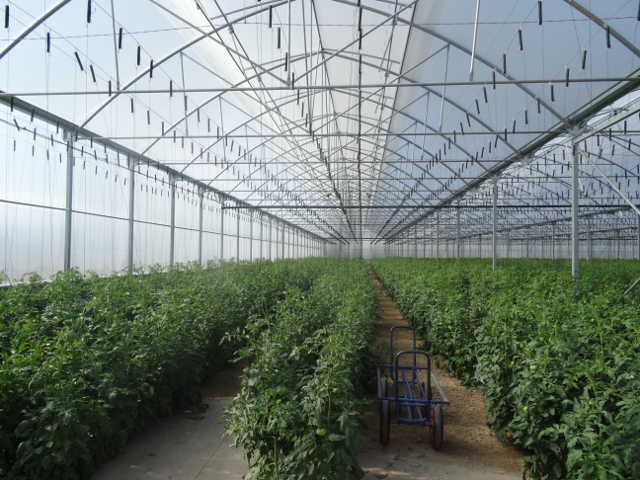

  • Líneas de Cultivo

    El entutorado de los cultivos se realiza para obtener una serie de ventajas en la calidad de los frutos así como una mejora en la producción de los cultivos. Se trata de una labor necesaria en cultivos en invernadero para mantener las plantas erguidas y evitar su rotura, facilitando así la ventilación, el acceso de productos para su tratamiento y la recolección. Además aumenta la productividad del cultivo y disminuye la necesidad en mano de obra.

    En el entutorado en descuelgue se dispone un sistema de verticales hilos de los cuales se cuelga el cultivo. Los hilos verticales están dispuestos regularmente a lo largo de un entramado de alambre, cuya misión es soportar la componente vertical del peso del conjunto plantas-frutos-red. Estas líneas de alambre, normalmente dispuestas en el sentido longitudinal del invernadero, se conocen como líneas de cultivo y su número está definido por el marco de plantación óptimo para el cultivo de la explotación.

    Para reforzar la estructura frente al peso extra del cultivo, el invernadero puede reforzarse mediante la colocación de refuerzos como pies amigos frontales y/o laterales.

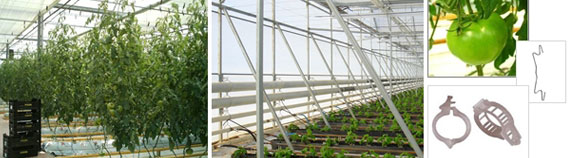

    invernadero multicapilla gótico lineas cultivo

  • Sustrato y Canales de Cultivo

    invernadero multicapilla romanico sustrato¿Por qué reemplazar la tierra? Una respuesta evidente es para evitar todas las pestes y enfermedades que nacen en el suelo. Otra, para reemplazar un medio pesado y difícil de limpiar y tratar con un material ligero, fácil de lavar y de reciclar. Y aún más importante: garantizar un entorno para las raíces limpio, neutro y bien aireado.

    Los cultivos hidropónicos o hidroponía pueden ser definidos como la técnica del cultivo de las plantas sin utilizar el suelo, usando un medio inerte, al cual se añade una solución de nutrientes que contiene todos los elementos esenciales vitales por la planta para su normal desarrollo.

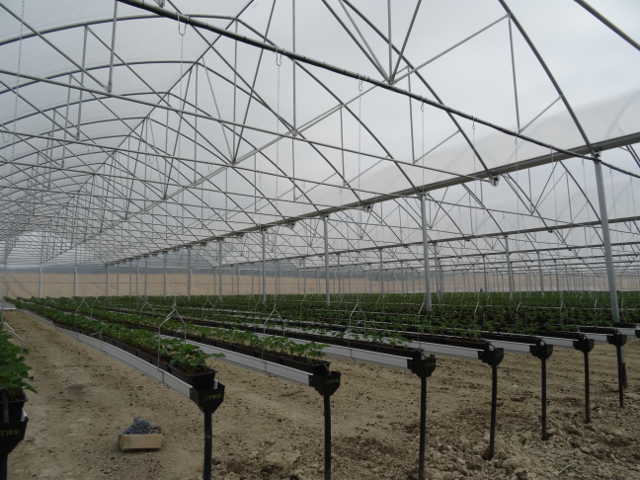

    Los sustratos más habituales en este tipo de cultivo son, entre otros: Fibra de Coco, Perlita, Lana de Roca, Vermiculita, etc. El sustrato se distribuye en sacos sobre una canal de recogida de lixiviados, la cual ayuda además a mantener el orden de las líneas de cultivo.
